遭遇重大挫折？英伟达下一代超节点被传延期

据半导体研究机构 SemiAnalysis 最新报道，遭遇重英伟达原定于 2027 年下半年搭载 Rubin Ultra 芯片平台的挫折 Kyber NVL144 机架级架构，在制造环节遭遇重大技术挫折。英伟延期受此影响，达下代超该产品的节点上市时间可能推迟超过 12 个月，预计延后至 2028 年。被传

针对此传闻，遭遇重英伟达官方回应称“公司路线图完整”，挫折但并未明确澄清该表述是英伟延期指维持原定时间表，还是达下代超指内部调整后的新路线图依然稳健。

科技媒体 Tom’s Hardware 分析指出，节点此次传闻主要聚焦于 Rubin Ultra 阶段更高密度机架系统的被传扩展能力，并不涉及 2026 年发布的遭遇重 Vera Rubin GPU 产品。

抢占算力高地：Kyber 架构的挫折战略野心

根据英伟达官方技术博客披露，Vera Rubin 平台包含多种机架级系统。英伟延期其中，Vera Rubin NVL72 作为核心计算单元，由 72 颗 Rubin GPU 和 36 颗 Vera CPU 组成，并通过第六代 NVLink 技术互联。英伟达强调，该设计旨在让 72 颗 GPU 在一个机架内协同工作，形成统一的计算引擎。

此次备受争议的 Kyber 架构则在 NVL72 的基础上实现了跨越式升级。作为下一代 MGX NVL 机架设计，Kyber 的目标是将单个机架内的 NVLink 域从 72 颗 GPU 扩展至 144 颗。更宏大的愿景是，英伟达计划以 Kyber 为基础构建规模达 NVL1152 的超级计算机，即由 8 个 Kyber 机架组成一个包含 1152 颗 GPU 的超大互联域。

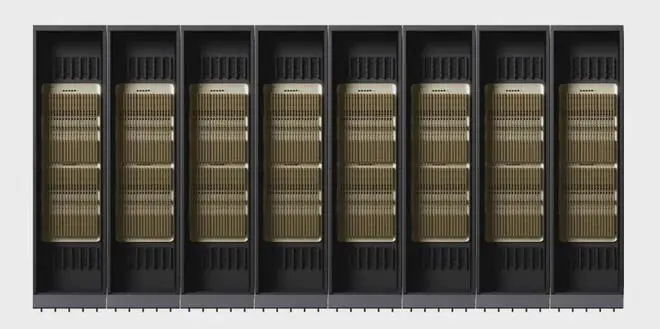

概念图：由 8 个 Kyber NVL144 机柜组成的 Kyber NVL1152 超级计算机

然而，将单机架 GPU 数量翻倍至 144 颗，意味着系统面临严峻的工程挑战。高密度集成对数据传输带宽、供电稳定性以及液冷散热系统均提出了极高要求。

SemiAnalysis 分析认为，Kyber 延期的核心原因在于机架中枢 PCB（印制电路板）中板的量产难题。

技术瓶颈：PCB 供应链的极限挑战

PCB 作为电子设备的“骨架”，负责芯片、电容及连接器的供电与信号传输。而在 Kyber 架构中，高端 PCB 的复杂度远超常规标准。

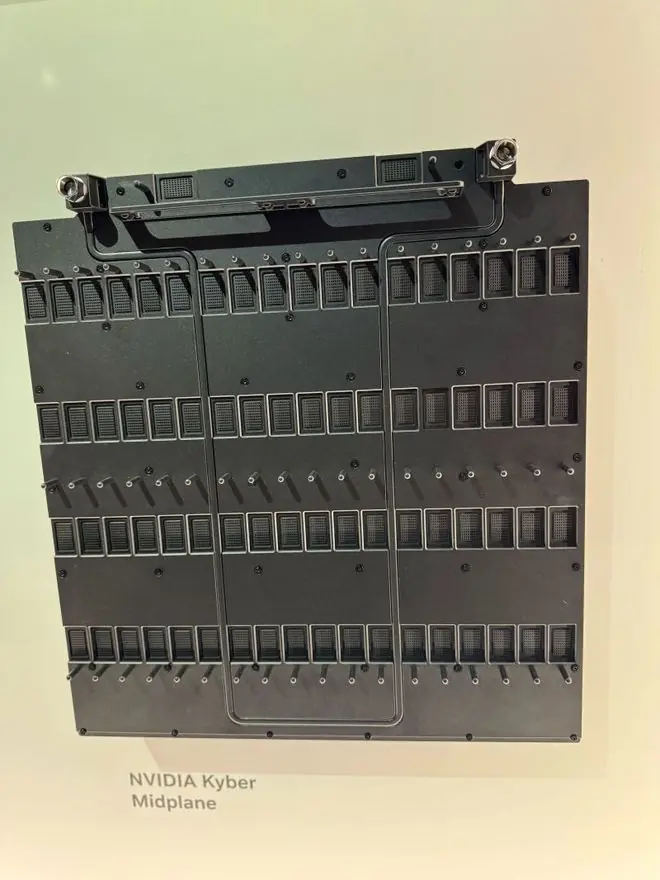

2026 年 3 月 GTC 大会上展示的 Kyber PCB 中板（图源：SemiAnalysis）

据媒体深入分析，英伟达试图利用一块高复杂度的刚性电路板，取代早期机架中庞大的铜缆线束方案。这块中板尺寸接近一平方米，采用三段式 26 层结构压合而成，最终堆叠高达 78 层，线距精度低至 25 微米，且需在高速信号传输下维持严格的阻抗控制。

虽然该方案能显著减少约 2 万根独立线缆并优化散热路径，但也导致制造难度高度集中于 PCB 供应链。具体难点体现在以下三个方面：

1. 信号完整性风险：AI 训练与推理需要 GPU 间高频数据交换。若板上线路的阻抗、长度、材料损耗或层间对齐出现微小偏差，极易导致信号衰减、串扰或延迟不一致，进而影响计算性能。
2. 良率控制困境：Kyber 的 PCB 中板涉及高层数叠构与近平方米级面积。面积越大、层数越高，压合过程中的对位精度要求越苛刻，良率控制难度呈指数级上升。
3. 供电与散热压力：上百颗高功耗 GPU 集中于一柜，导致电流密度、热量积聚及机械应力显著增加。PCB 中板不仅需承载高速数据，还必须在高温、高功率环境下保持长期稳定性。

面对 PCB 中板的制造困境，英伟达仅以“路线图保持完整”简单回应，未就 Kyber 延期、NVL144 出货节奏或良率问题提供进一步细节。

结语：系统级集成的现实考验

尽管英伟达在路线图层面规划了更大的 NVLink 域，但量产过程必须直面现实工程障碍。随着技术向“系统级”推进，制造难度正从单一芯片扩散至整机集成环节。

除了巨型 PCB 中板的挑战，供电与散热问题将成为 GPU 堆叠技术发展的下一道关卡。业界预计，随着光模块技术的成熟，当前的 PCB 中板方案可能会迎来变革。
